ورق فولادی برای ساخت گاردریل

خلاصه مقاله:گاردریل ها به عنوان نرده های فولادی برای محافظت از جان و مال انسان ها در حریم جاده ها هستند. به همین علت جنس ورقه های آن بسیار مهم است.

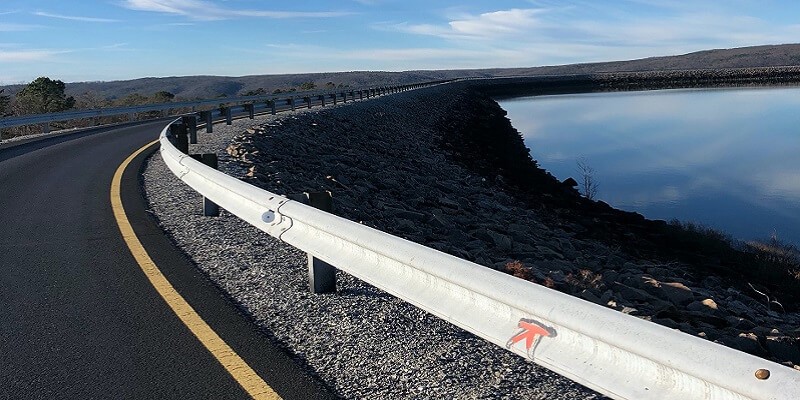

احتمالا همه شما با گاردریل یا نرده های فولادی که در کنار اتوبان ها و بزرگراه ها وجود دارد برخورد کرده اید. اما آیا می دانستید این محافظ ها از چه جنسی ساخته شده اند و دلیل استفاده از آنها چیست؟

گاردریل ها در واقع نوعی محافظ جاده ها هستند تا خودرو ها در صورت انحراف، به دره ها سقوط نکنند. همچنین اجسام یا حیوانات دیگر از حاشیه جاده ها وارد مسیر اتوبان یا آزادراه ها نشوند. حتی در مناطق مسکونی یا مزارع بین جاده ای برای ایجاد امنیت از حوادث پیش بینی نشده از گاردریل استفاده می شود. به همین جهت باید از آلیاژ مستحکمی ساخته شوند تا بتوانند در مقابل شتاب و سرعت ماشین مثل یک مانع عمل کند.

گاردریل ها از جنس های مختلفی ساخته می شوند. جنس معمول و رایج آن از ورقه های فولادی مستحکم است. اما گاردریل های بتنی نیز گاهی بسته به نوع جاده و مسیر عبور نیز استفاده می شود. مطمئنا نوع بتنی مقاومت نوع فولادی را ندارد. به همین جهت استفاده از نوع فولادی بیشترین مصرف این نوع محافظ های جاده ای می باشند.

آشنایی با انواع گاردریل ها :

تولید گاردریل های ساخته شده با ورقه های فولادی و بتنی خود به دسته های مختلفی تقسیم می شود که شامل موارد زیر می گردد.

1.     گاردریل  انعطاف پذیر:

این نوع از محافظ های کنار جاده ای در اثر برخورد ماشین یا اجسام دیگر دارای خاصیت ارتجاعی هستند. خود این نوع گاردریل به سه دسته زیر تقسیم می شود.

·     کابلی:

این گاردریل توانایی دارد تا وزن 0.8 الی 2 تن را در صورت برخورد پوشش دهی کند. قیمت نسبتا ارزانی دارد. همچنین در مناطق برف خیز یا ماسه ای بیشترین کاربرد را دارد.

·     دو موج:

این نوع گاردریل مشابه نوع کابلی است و در ظاهر با هم تفاوت دارند. از ورق های گالوانیزه و تیرآهن ساخته می شوند.

·     سه موج:

تفاوت این نوع با دو موج در ارتفاع پوشش دهی آن می باشد و در صورت استفاده از آن در حریم جاده ها، انواع وسایل نقلیه را پوشش دهی می کند.

1.     گاردریل نیمه صلیب:

این نوع محافظ جاده ای نسبت به نوع قبلی دارای انعطاف کمتری می باشد. و در چهار نوع زیر موجود است.

·     سپر دو موج با پایه قوی

·     سپر سه موج با پایه قوی

·     سپر سه موجی اصلاح شده:

·     سپر قوطی شکل

در موارد گفته شده سپر سه موجی اصلاح شده بهترین محافظت جاده ای را دارد و کمترین آسیب را وارد  می نماید.

2.     گاردریل صلب کناری:

این نوع گاردریل ها از جنس بتن یا نیوجرسی می باشند. مقاومت این محافظ ها پایین تر می باشد و در ساختار آن باید از سیم آرماتور مناسب استفاده شود.

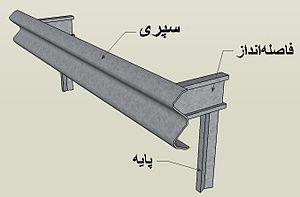

آشنایی با قطعات گاردریل و جنس آن

همانطور که پیش تر اشاره شد، گاردریل های ساخته شده با ورقه های فولادی بهترین می باشند. محافظت از جان انسانها در تصادفات و خطرات جاده ای توسط این نرده های فولادی تامین می شود. بنابراین باید دارای جنسی مستحکم باشد تا بر اثر برخورد شدید اجسام با آن مانعی برای ایجاد حوادث شوند. گاردریل ها دارای قسمت های متفاوتی هستند که در ادامه به آن می پردازیم.

1.     ضربه گیر:

این قسمت مهم ترین بخش گاردریل است که از ورقه های فولاد ساخته می شود و با اتصال به پایه و سپر استحکامش را بیشتر می کنند.

2.     پایه :

پایه ها نیز برای استحکام گاردریل باید از جنسی با مقاومت بالا ساخته شوند. به همین جهت معمولا از تیرآهن برای اتصال ضربه گیر استفاده شده و با پانچ به هم متصل می کنند.

3.     سپری:

این قسمت معمولا از ورق های گالوانیزه طی یک فرآیند تولید می شوند و برای اتصال به سایر قطعات پانچ می گردند.

4.     سر سپری:

جنس این قطعه اصولا از فولاد 3 میلیمتر است و دارای پوشش گالوانیزه می باشد. این قطعه بر روی محلی که خط نصب قطع می شود و بر روی سپری ها، متصل می‌شود.

5. شب نما:

این قطعه نیز از ورقه های فولادی گالوانیزه ساخته شده و بر روی تسمه ها نصب می گردند.

6.     فاصله انداز

فاصله انداز ها از جنس فولاد و به صورت یک طرفه و دو طرفه ساخته می شوند. این قطعه بین پایه و سپری وصل می گردد.

7.   پیچ و مهره:

برای اتصال قسمت های مختلف گاردریل به همدیگر باید این قطعات نیز دارای استحکام لازمه باشند. عموما پیچ مهره هایی که در ساخت آن به کار می روند از جنس گالوانیزه می باشند.

بهترین ورق فولادی برای ساخت گاردریل چیست؟

استفاده از گاردریل در مکان های مختلفی کاربرد دارد و همانطور که اشاره شد مهم ترین آن محافظت از جان انسانها در مواقع خطر و حفظ امنیت برای مناطق مسکونی، مزارع، خودروها و… می باشد. پیش تر اشاره کردیم که این محافظ های نرده ای یا جان پناه ها از جنس ها و مدل های مختلفی تولید می شوند. مهمترین و رایج ترین نوع آن، نوع فولادی می باشد که در حاشیه جاده ها و بزرگراه ها بیشتر دیده می شود. این ورق ها هرچه استحکام بیشتری داشته باشند بیشتر به حفظ امنیت کمک می کنند. بارها شاید دیده یا شنیده باشید که برخورد خودرو ها با این نرده های محافظ باعث شکسته شدن آنها و حتی بردیده شدن ماشین توسط آنها و ایجاد آسیب های جانی شده است.

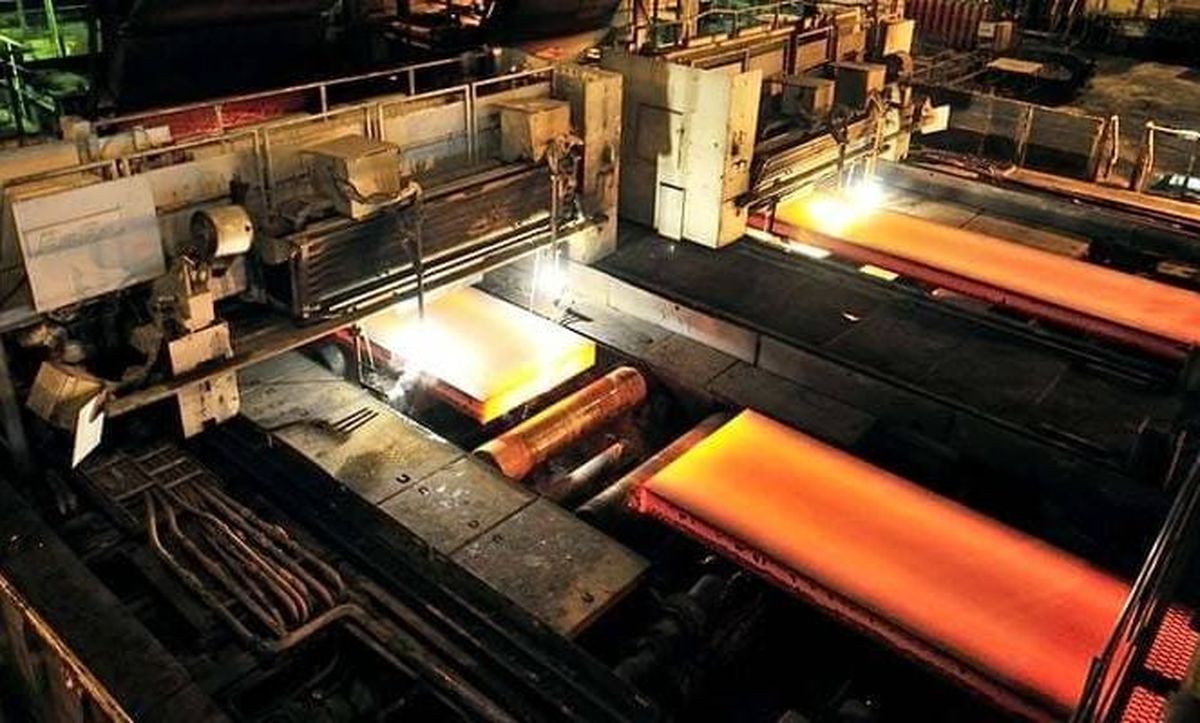

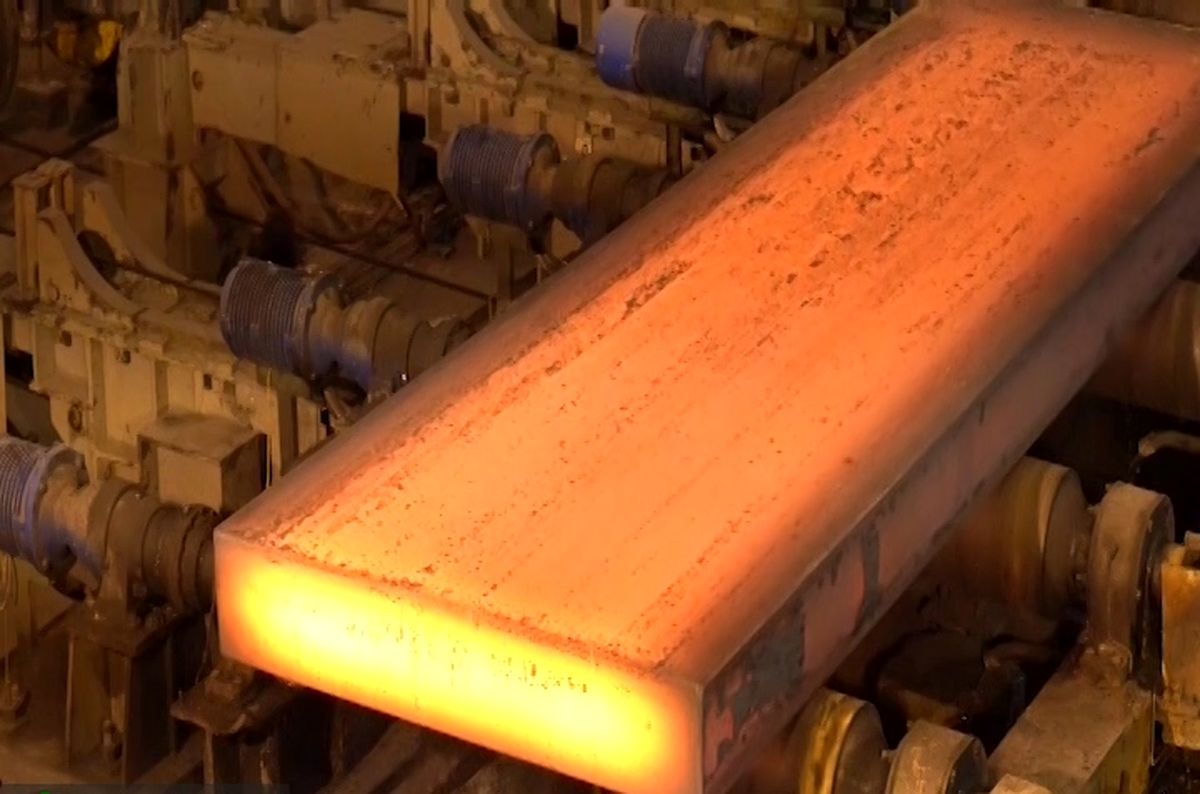

از همین رو باید گاردریل ها را با بهترین ورق های فولادی بسازند. شرکت فولاد مبارکه اصفهان، یکی بزرگترین مراکز تولید فولاد ایران می باشد. سیل عظیمی از این دسته از محصولات را با استفاده از ورقه های فولادی این مجموعه بزرگ می سازند. ورقه های فولادی از ورق های سیاه با گرید های متفاوت ساخته می شوند. هرچه ضخامت این ورق ها در زمان تولید ورقه های فولادی بیشتر شود باعث کاهش خاصیت انعطاف پذیری و شکل پذیری آن می شود. از همین رو برای ساخت و تولید این نرده ها از ترکیبات دیگر نیز استفاده می کنند. البته صنایع فولادی زیادی از جمله صنایع فولاد قائم نیز در کشور برای ساخت و تولید این محافظ ها فعالیت دارند. اما با توجه به این که ورقه های فولاد مبارکه اصفهان دارای میزان کنترل کیفیت  بالاتری هستند، ضریب امنیتی بالاتری نیز دارد. به همین جهت با استفاده از ورقه های فولاد مبارکه اصفهان ایمن ترین گاردریل ها را می توان ساخت.

فاکتور های موثر بر قیمت گاردریل

همواره برای ارزیابی قیمت یک محصول باید فاکتور های موثر بر آن را بررسی کرد. ابعاد، وزن، ضخامت، جنس آلیاژ، میزان انعطاف پذیری و…. همه عواملی هستند که بر روی قیمت گاردریل تاثیر می گذارند. همچنین قیمت هر قطعه با توجه به جنس و کیفیت آن بر روی قیمت نهایی نیز تاثیر گذار خواهد بود. همچنین شما زمانی که بخواهید امنیت محیطی را با آنها فراهم نمایید باید بررسی کنید که وضعیت آن محیط به چه صورت است. به عنوان مثال جاده دارای انحراف یا پیچ زیاد می باشد یا نه. حاشیه اطراف آن محیط چه چیزی قرار دارد. به عبارت دیگر قرار است این نرده ها از چه چیزی محافظت کند. فاصله آنها تا پناهگاه ها چقدر است و… . همه این موارد بر روی قیمت آن تاثیر می گذارد.

البته همانطور که خودتان نیز با توجه به مطالبی که گفته شد احتمالا حدس خواهید زد، مهمترین فاکتور برای قیمت تولید گاردریل، کیفیت ورق های فولادی و گالوانیزه آن می باشد. هرچه این ورق ها از کیفیت بالاتری برخوردار باشند، قیمت بالاتری نیز خواهند داشت. اما از آنجایی که این محافظ ها قرار است امنیت جان و مال انسانها را فراهم سازند،  باید حتما برای ساخت آن بدون در نظر گرفتن قیمت اقدام نمود.

همه چیز در مورد نصب گاردریل

خلاصه محتوا:گاردریل، تصویری آشنا که در بسیاری از جاده‌ها با آن روبرو می‌شوید و تاثیر فوق العاده‌‌ای در امنیت جاده‌ها دارد. در بسیاری از جاده‌ها گاردریل یا جان پناه نصب می‌کنند.

آشنایی با جان پناه:

گاردریل، تصویری آشنا که در بسیاری از جاده‌ها با آن روبرو می‌شوید و تاثیر فوق العاده‌‌ای در امنیت جاده‌ها دارد. با توجه به پیشرفت علم و تکنولوژی، تعداد ماشین‌ها روز به روز بیشتر می‌شود و ترافیک جاده‌ها سنگین‌تر خواهد شد. از این رو برای حفظ جان و مال مردم، در بسیاری از جاده‌ها گاردریل یا جان پناه نصب می‌کنند. اگر می‌خواهید اطلاعات بیشتری در مورد گاردریل و عوامل موثر، مهم و تاثیرگذار در نصب گاردریل داشته باشید، این مقاله را از دست ندهید.

گاردریل‌ها با توجه به محل نصب و جایگاهی که دارند به سه دسته تقسیم بندی می‌شوند:

1. جان پناه کناری: همانطور که از اسم آن مشخص است، این جان پناه را در کنار خیابان‌ها نصب می‌کنند. این جان پناه از انحراف ماشین‌ها و تصادف به خوبی جلوگیری می‌کند.
2. جان پناه میانی: این گاردریل را در وسط جاده‌ها نصب می‌کنند و به وسیله‌ی آن خطوط رفت و برگشت را جدا می‌کنند. به این صورت امنیت جاده بیشتر می‌شود و ماشین‌ها در مسیر مشخص شده حرکت می‌کنند.
3. ضربه گیر: به عنوان ضربه گیر مورد استفاده قرار می‌گیرد و تلفات جانی ناشی از تصادفات کمتر می‌شود.

گاردریل مزایا و کاربردهای فراوانی دارد که برخی از آن‌ها به صورت زیر می‌باشند:

• ایمنی جاده‌ها افزایش می‌یابد و با خیالی راحت می‌توانید سفر کنید.
• جان پناه از سقوط و خروج ماشین‌ها به خارج جاده جلوگیری می‌کند و به عنوان یک حفاظ قدرتمند عمل می‌کند.
• ترافیک‌ جاده‌ای را به خوبی کنترل می‌کند و بهترین گزینه برای جاده‌های دو طرفه می‌باشد.
• همانطور که می‌دانید بسیاری از جاده‌ها در لبه پرتگاه قرار دارند. استفاده از گاردریل در این جاده‌ها ضرورت دارد و از سقوط ماشین‌ها جلوگیری می‌کند.
• تاثیر بسیار زیادی در کاهش تصادفات جاده‌ای دارد و سلامت افراد به خوبی حفظ می‌شود.

عوامل موثر، مهم و تاثیرگذار در نصب گاردریل:

گاردریل یکی از مهم‌ترین و بهترین لوازم بین جاده‌ای می‌باشد که به سلامت افراد کمک می‌کند. حال بهتر است با عوامل موثر، مهم و تاثیرگذار در نصب گاردریل آشنا شوید:

• نوع جاده یکی از مهم‌ترین مواردی می‌باشد که در نصب گاردریل‌ها تاثیرگذار است. همانطور که می‌دانید جاده‌های مختلفی در سراسر کشور وجود دارند که برخی از آن‌ها به صورت یک‌طرفه، دوطرفه، اتوبان و … هستند.
• هنگام نصب این نرده‌های محافظ باید به جهت ترافیک هم دقت کنید. در این صورت می‌توانید آن‌ها را به درستی نصب کنید و از جان مسافران محافظت کنید.
• ارتفاع جان پناه هم یکی از مهم‌ترین مواردی می‌باشد که باید مدنظر داشته باشید.
• نوع جان پناه هم بسیار مهم است و باید آن را با توجه به نوع جاده‌ها انتخاب کنید. در این صورت یک جان پناه استاندارد و ایده آل خواهید داشت.
• شیب جاده‌ها هم تاثیر بسیار زیادی در نحوه نصب جان پناه دارد. باید شیب جاده و سطح آن به خوبی بررسی شود، سپس برای نصب کردن آن اقدام کنید.
• هنگام نصب جان پناه بهتر است به فاصله پایه‌ها از یکدیگر توجه کنید و آن‌ها را دقیق اندازه گیری کنید. فاصله‌ها باید یک اندازه باشند که بتوانید جان پناه را به درستی نصب کنید.
• پایه‌ها یکی از مهم‌ترین مواردی هستند که در نصب جان پناه باید به آن‌ها توجه داشته باشید. بهتر است از پایه‌های مرغوب و استاندارد استفاده کنید.

همانطور که می‌دانید روزانه شاهد تصادفات زیادی هستیم که دلیل بسیاری از آن‌ها انحراف از مسیر مستقیم یا سقوط به پرتگاه می‌باشد. وجود گاردریل کمک بسیار زیادی به افراد می‌کند و با کمترین آسیب مالی می‌تواند از جان آن‌ها محافظت کند. خوشبختانه در بسیاری از جاده‌های کشور از جان پناه استفاده شده است و امنیت مسافران به خوبی تضمین شده است.

انواع گاردریل:

گاردریل‌ها با توجه به استانداردهای مشخص شده و مقاومتی که دارند، به سه دسته تقسیم می‌شوند:

1. گاردریل انعطاف پذیر:

این جان پناه خاصیت ارتجاعی و انعطاف پذیری دارد. به این صورت که اگر خودرو به آن برخورد کند، این نرده‌ها قابلیت انعطاف پذیری خود را به خوبی نشان می‌دهند. این گاردریل‌ها هم انواع مختلفی دارند و به سه دسته زیر تقسیم می‌شوند:

• نرده‌ سه کابلی: در ساخت آن‌ها از سه کابل فولادی و یک پایه استفاده شده است و کابل‌ها بر روی پایه قرار گرفته‌اند. هزینه ساخت این جان پناه کمتر از موارد دیگر می‌باشد و این مورد بهترین گزینه برای استفاده در جاده‌های برفی و ماسه‌ای می‌باشد. در قسمت‌های قوسی شکل نمی‌توان از این نرده‌ها استفاده کرد زیرا امکان نصب آن‌ها وجود ندارد و کاربرد زیادی نخواهند داشت.
• سیستم سپر دو موجی: این نرده‌ها کارایی شبیه به نرده سه کابلی دارند اما در میزان انعطاف پذیری تفاوت دارند. یکی از مهم‌ترین مواردی که در نصب این نرده‌ها وجود دارد، هموار بودن سطح می‌باشد.
• سیستم سپر سه موجی: این نرده‌ها هم مشابه نوع قبلی هستند اما عرض آن‌ها بیشتر می‌باشد. از این رو خودروهای بیشتری را پوشش می‌دهند و نسبت به هموار بودن سطح، حساس نیستند.

2. جان پناه نیمه صلب:

این گاردریل انعطاف پذیری کمتری نسبت به نمونه‌های قبلی دارد و انواع مختلفی دارد که به صورت زیر می‌باشند:

• سپر قوطی شکل: همانطور که از اسم آن مشخص است، این سپر شبیه قوطی می‌باشد وپایه‌های آن استحکام لازم را ندارند. طراحی این سپر به نحوی می‌باشد که نیروهای وارد شده را به پایه‌های کناری خود منتقل می‌کند.
• سپر دو موجی همراه با پایه قوی: بین پایه و سپر این گاردریل لقمه‌ای وجود دارد. از این رو احتمال خطر و سقوط خودروها کاهش می‌یابد و سلامت افراد به خوبی تضمین می‌شود.
• سپر سه موجی همراه با پایه قوی: این سپر شباهت زیادی به سپر دو موجی دارد اما پهن‌تر از آن می‌باشد و حالت سه موجی دارد. این سپر قدرت زیادی دارد و توانایی ایستادگی در برابر خودروهای سنگین را دارد.

• سپری سه موجی اصلاح شده: این گاردریل مشابه نوع قبلی می‌باشد. اما اگر وسیله نقلیه به آن برخورد کند، لقمه و سپر آن خم می‌شود و مقاومت بیشتری دارد. در این صورت می‌تواند از وسایل نقلیه بزرگ‌تر پشتیبانی کند و از انحراف آن‌ها جلوگیری کند. برای تعمیر این گاردریل به هزینه زیادی احتیاج ندارید و می‌توان گفت که این مدل یکی از بهترین مدل‌های جان پناه می‌باشد.

• 3. گاردریل صلب:

  گاردریل‌های فلزی صلب انعطاف پذیری بالایی ندارند و اگر خودرو به آن‌ها برخورد کند، ثابت می‌ماند. این مدل هم در انواع مختلفی تولید شده است که برخی از آن‌ها به شرح زیر می‌باشند:

  • حفاظ‌های بتنی با مقطع متغیر: این حفاظ‌ها مقاومت خاص خود را دارند اما در برخوردهای شدید و تصادف‌های سنگین، احتمال شکستن آن‌ها وجود دارد. از این رو هنگام نصب و تولید این حفاظ‌ها باید نهایت دقت خود را بکار ببرید و آن‌ها را به درستی نصب کنید. این حفاظ‌ها اگر به درستی نصب شوند، امنیت بسیار زیادی دارند.

علاوه بر مواردی که گفته شد، جان پناه‌های دیگری هم هستند که کاربردهای خاص خود را دارند. به عنوان مثال:



گاردریل ضربه گیر هم یکی از کاربردی‌ترین لوازمی می‌باشد که از برخورد کردن ماشین‌ها با اشیای جاده جلوگیری می‌کند. این جان پناه حجم زیادی از انرژی ماشین را قبل از برخورد، کاهش می‌دهد. در این صورت احتمال صدمه و آسیب کمتر خواهد بود. این جان پناه سرعت حرکت ماشین‌ها را کاهش می‌دهد و آن‌ها را به خوبی متوقف می‌کند. وجود جان پناه‌ها در اطراف جاده‌‌ها آرامش خاصی به رانندگان می‌دهد و مسافران با آرامش خاطر می‌توانند سفر کنند و از سفر خود لذت ببرند.
