خلاصه مقاله گارد ریل های سنگین (Heavy Duty):

گاردریل ها انواع مختلفی دارند و در مکان های متفاوتی استفاده می شوند. با افزایش وسایل نقلیه ،ضرورت نصب گاردریل بسیار بیشتر از پیش خود را به نمایش می گذارد. وسایل نقلیه نه تنها در سطح شهر و بزرگراه ها در حال عبور و مرور هستند، بلکه در مراکز صنعتی از قبیل کارخانه ها برای مشخص کردن مسیر جا به جایی وسایل و تجهیزات، برای بارگیری و… استفاده می شوند.

پس نیاز است که کارکنان و تجهیزات در مقابل این وسال نقلیه ایمن گردند. ما در این مقاله قصد داریم شما را با نوعی جدیدی از گاردریل به اسم گاردریل (Heavy Duty) آشنا کنیم.این نوع از گاردریل به تازگی در ایران طرفداران بسیاری پیدا کرده است و به یکی از تجهیزات ضروری مکان های صنعتی و کارخانه ها تبدیل شده است.این نوع از گاردریل بسیار با دوام است و ایمنی همه جانبه محیط کارخانه را در مقابل ماشین های سنگین و  لیفتراک و….. محیا می سازد.

آنچه در این مقاله خواهید خواند:

• گارد ریل های سنگین (heavy duty guardrail)
• استفاده از گارد ریل های سنگین (heavy duty guardrail)
• اجزای تشکیل دهنده ی گاردریل های (heavy duty guardrail)
• ضرورت استفاده از گاردریل های (heavy duty guardrail)









گارد ریل های سنگین (Heavy Duty)

ایمنی به عنوان حفاظت انسان از صدمات و پیشگیری از آسیب دیدن انسان تعریف می شود. هدف از اجرای مقررات ایمنی و دستورالعملهای مربوطه، امکان بوجود آمدن محیط سالم است، به نحوی که کارگران بدون دغدغه خاطر و بدون ترس از خطرات صنعت به کار خود ادامه دهند. همه  ی ما می دانیم امروزه با توجه به اینکه استفاده از تجهیزات صنعتی بسیار بیشتر از قبل شده است و ما نیاز داریم که به ایمنی محیط های صنعتی بسیار بیشتر از قبل اهمیت دهیم.

یکی از خطراتی که نیروی کار و تجهیزات گران قیمت را تهدید می کند، تردد وسایل نقلیه از قبیل لیفتراک در محیط کارخانه و مراکز صنعتی است.

ما باید بتوانیم محیط را همه جوره ایمن کنیم تا احتمال وقوع خطرات احتمالی را به حداقل برسانیم.همانطور که میدانیم  حرکت این دستگاه ها و ماشین ها ممکن است جان انسان ها و نیروی کار به خطر بیندازد و همچنین به تجهیزات گران قیمت آسیب وارد کند. گاردریل های  (Heavy Duty)  برای پیشگیری از خطرات و سوانح درون محیط های صنعتی طراحی و تولید شده اند. این گاردریل نیز همانند سایر گاردریل ها وظیفه ی حفاظت از جان و مال افراد را بر عهده دارد.

تا انتهای این مقاله همراه ما باشید تا با ملزمات استفاده از این نوع گاردریل های آشنا شویم.





ضرورت استفاده  از گاردریل های Heavy Duty



شاید این سوال ذهن شما را به خود مشغول کند چه نیازی به نصب گاردریل در محیط کارخانه ها و مراکز صنعتی می باشد؟ حتی ممکن است در اول بر ایتان بسیار خنده دار باشد،گاردریل!محیط کارخانه؟

تصادفات کامیون های صنعتی و لیفتراک ها ی صنعتی یک اتفاق معمول و پرهزینه است.  (استانداردهاى سازمان ایمنى و بهداشت شغلى)OSHA تخمین می زند که هر ساله 68،400 تصادف در محیط های صنعتی و کارخانه ها  رخ می دهد که توسط  کامیون های صنعتی، لیفتراک ها وسایر وسایل نقلیه ای که می توانند در محیط کارخانه تردد کنند است.

تقریباً 90،000 کارگر در این حوادث دچار نوعی صدمات می شوند ، که منجر به از دست رفتن زمان کار ، خسارت های جبران ناپذیر جان کارگران و از دست دادن بهره وری می شود. یکی دیگر از آسیب های جبران ناپذیر خسارت هایی است که به دستگاه ها و تجهیزات های گران قیمت محیط وارد می شود . سالانه حدود  500نفر در این حوادث جان خود را از دست می دهند. سیستم گاردریل (Heavy Duty) حفاظی مقرون به صرفه در برابر اثرات چنین حوادثی است. برای محافظت از تجهیزات تولید ، نوار نقاله ، ایستگاه های کاری ، اسکله ها ، قفسه ها ، پایه های میز ، دفاتر کارخانه ، انبار ، ابزار ، دیوارهای ساختمان و موارد دیگر است.



استفاده از گارد ریل های سنگین (Heavy Duty)



گاردریل های سنگین یا  Heavy Duty  برای حفاظت از جان و مال انسان ها در مقابل خطرات و حادثه های احتمالی محیط های صنعتی و کارخانه ای  نصب می شوند.

این حفاظ یکی از گاردریل های بسیار پر کاربرد هستند که در محیط های صنعتی استفاده می شوند که  در محیط های صنعتی محافظ بسیار خوبی برای حفاظت از  افراد و اموال هستند.استفاده از  این محافظ های ایده آل برای انبارها ، مناطق تولیدی ، اسکله های بارگیری ، ماشین آلات ، نوار نقاله ، قفسه ها ، کمپرسورها ، تجهیزات ، پایه ها  و موارد دیگر هستند.

برای ساخت این گاردریل از رنگ های روشن مثل زرد استفاده میکنند که بسیار قابل رویت باشد و راننده بتواند به راحتی آنها را مشاهده کند. این نوع گاردریل بسیار بادوام هستند و در مقابل ضربه مقاومت بسیاربالایی دارند.

مقاومت بسیار بالای آن در مقابل ضربه ،ایمنی بسیار بالایی برای کارخانه ها و محیط های صنعتی دارد.

شما میتوانیدبه راحتی با سفارش این گاردریل ، برای حفاظت از جنس های انبار ،همچنین حفاظت از دستگاه های گران قیمت خط تولید خود  و از همه مهم تر نجات جان پرسنل خود از گارد ریل های (Heavy Duty) استفاده کنید.

از این نوع گار ریل ها به اسم ایمنی همه کاره در محیط های صنعتی استفاده می شود.



اجزای تشکیل دهنده ی گاردریل های (Heavy Duty)



این گاردریل ها از نوع base plate دار هستند و نصب آنها بسیار آسان ،سریع و کم هزینه است. این حفاظ ها نیز همانند سایر محافظ ها از پایه ،سپری،فاصله اندازها،تجهیزات جانبی از قبیل پیچ ومهره و واشر و… تشکیل شده اند.

• پایه ها که ستون های لوله ای فولادی هستند. استفاده از فولاد باعث جذب ضربه شده و نیروی وارده را به حداقل می رساند.
• base plates
• پیچ های که بر روی base plates نصب میشوند.
• سپری
• فاصله اندازها یا اسپیسر



کلام آخر



کارخانه سپهر صنعت استیلا تولید کننده ی انواع گاردریل ،گاردریلHeavy Duty ،گاردریل دو موج،گاردریل سه موج، گاردریل کنارجاده ای،گاردریل میان جاده ای و همچنین گاردریل های سفارشی  مطابق با آخرین استاندارهای روز اروپا، امریکا و ایران است که با بهره گیری از دانش فنی روز دنیا ،گاردریل با پوشش گالوانیزه گرم تولید می کند.

برای کسب اطلاعات بیشتر و مشاوره در زمینه ی طراحی ،تولید،مونتاژو نصب گاردریل با کارشناسان ما در ارتباط باشید.

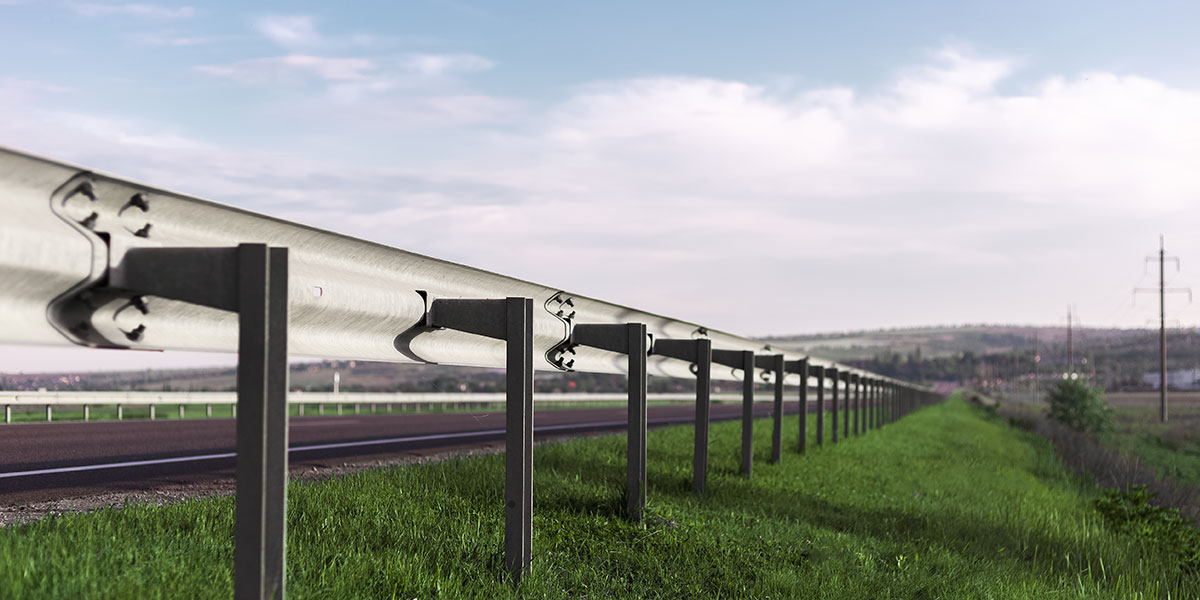

وظیفه گاردریل

هر ساله  انجمنی با  بیش از 70 شرکت در صنعت گاردریل فولادی به دور هم جمع میشوند و سمیناری در زمینه ی کیفیت های گاردریل ها بر گزار میکنند .نکته ی بسیار مهمی که هر ساله در این جلسات از اهمیت بالایی برخودار است عبارت است از: تولیدکنندگان و کلیه شرکتهای مونتاژ  و نصب باید از کیفیت و آزمایشات ویژه ی درون سازمانی و بیرون سازمانی پیروی کنند.شعار گاردریل های فولادی جان انسان ها را محفوظ نگه میدارند همیشه این انجمن را به پیش برده است. این انجمن کیفیت خود را هدف بهبود مستمر ایمنی جاده ها قرار داده است. بالاتر رفتن کیفیت گاردریل های تولید شده رقابت را در این صنعت سازنده تر میکند.



چرا باید از گاردریل استفاده کنیم؟

با وجود مدرن ترین وسایل نقلیه  استاندار،د ایمنی بالا و آموزش گسترده برای کاربران جاده ، همیشه خطر هایی وجود دارد. زیرا ممکن است در جاده های ما لحظات خطرناکی رخ دهد ، استفاده از وسایل محافظ ،اقدامی است که می تواند جان انسان ها را نجات دهد.

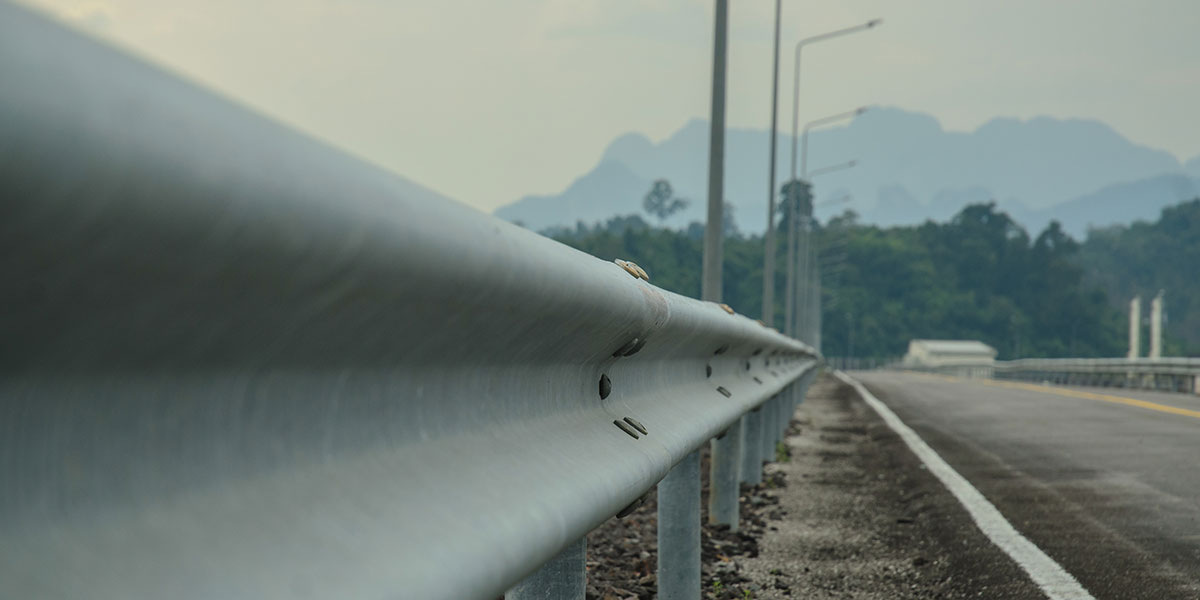

فولاد بهترین فلز برای ساخت گاردریل



برای برقرای ایمنی  در جاده و حفاظت از جان راننده  و سرنشینان برای ساخت گاردریل باید از بهترین مواد استفاده کرد تا در صورت وقوع حادثه کمترین آسیب را شاهد شویم.در جاده ها به هنگام وقوع حادثه و برخورد خودروی در حال حرکت  با مانع و شدت بالای ضربه باید برای ساخت گاردیل از فلزی محکم ،با دوام و با کیفیت استفاده کنیم. در طی سال های زیاد و با آزمایش ها و تست های گوناگون برای ساخت گاردریل انجمن نامبرده به این نتیجه رسیده اند فولاد به عنوان ماده اولیه برای تولید گاردریل ایده آل است. با توجه به اینکه فولاد کاربردهای گوناگونی دارد و طیف گسترده ای از ساخت و ساز برای سخت ترین کارها را شامل میشود  این فلز محبوب به عنوان ماده ی اولیه انتخاب گردید. یکی از مهم ترین خصوصیات سودمندسیستمهای فولادی جذب بخشی از انرژی ضربه است .  که این موضوع یک واقعیت حیاتی برای سرنشینان اتومبیل باشد.

با ساخت گاردریل ها از جنس فولاد ،در سالهای اخیر تعداد مرگ و میرهای جاده ای  ناشی از سقوط وسیله ی نقلیه به  به طور چشم گیری کاهش پیدا کرده است.

الزامات عمومی برای موانع سقوط

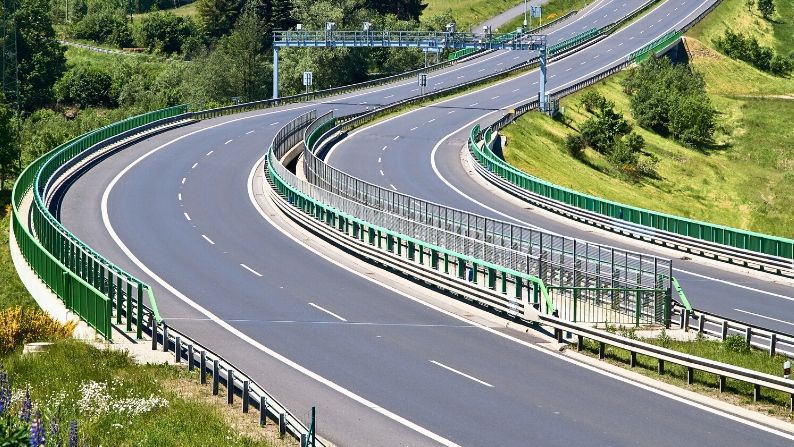

یک  خیابان،جاده و بزرگراه ایده آل مجموعه ای از فضاهای اصلی و جانبی است. برای اینکه بتوانیم خطرات احتمالی تصادف در جاده ها را به حداقل برسانیم باید فضاها جانبی را بسیار ایمن کرده و آنها را از مسیر اصلی جداسازیم.با ایمن سازی این فضاها میتوانیم از سرنشینان وسایل نقلیه و اشخاص ثالث حفاظت کنیم. به عنوان مثال در جاده ها باید تمامی موانع غیر ضروری در مسیر و همچنین شیب های تند و جاده های ناهموار باید ایمن گردد تا هیچ خطری جان انسان ها را تهدید نکند.استفاده از گاردریل های فولادی بهترین گزینه برای این مکان ها می باشد.



وظیفه ی اصلی گاردریل



وظیفه اصلی دستگاه های ایمنی غیرفعال در ترافیک جاده ها جلوگیری از وقوع تصادف و کاهش شدت آن است. سیستم های مربوطه از دهه 1950 به طور مداوم توسعه یافته اند. با گذشت زمان و تست های مختلف گاردریل ها به شکل امروزی تکامل پیدا کردند و این امر منجر به تولید گاردریل های فولادی گردید تا مانع تصادف شوند. به کارگیری گاردریل های فولادی علاوه بر اینکه از جان افراد مواظبت میکند همچنین فشار ناشی از ضربه را با جذب انرژی کاهش میدهد. این امر علاوه بر کاهش فشارها ی جسمی فشارهای روحی ناشی از تصادف  را نیز به طور چشم گیری کاهش میدهد.



امروزه انواع مختلفی از سیستم های ساخت گاردریل وجود دارد. با این حال ، فقط با سیستم های ساخته شده از فولاد بالاترین سطح ایمنی ،دوام ،به حداقل رساندن شدت ضربه را دارند.



الزامات فنی برای گاردریل های  فلزی

یکسری الزامات فنی برای ساخت گاردریل وجود دارد که عبارتند از:

1. توانایی نگه داری وسیله ی نقلیه در هنگام برخورد با آن
2. به حداقل رساندن شدت ضربه به سرنشینان
3. نصب ، تعمیر و نگهداری آسان
4. با دوام وضد فرسایش و خوردگی

به علت مهم و حیاتی بودن دو مورد اول ،قوانین و مقرراتی برای اطمینان از برآورده شدن آنها وجود دارد. اینها اساساً رهنمودهای مربوط به دستگاههای محافظت غیرفعال (RPS) و سیستمهای مهار DIN EN 1317 در جاده ها هستند.

رهنمودهای مربوط به وسایل محافظتی غیرفعال در جاده ها (RPS 2009) توسط انجمن تحقیقات راه ها و حمل و نقل (FGSV) منتشر شده و اصول اساسی معیارهای کاربردی دستگاه های محافظت غیرفعال و الزامات عملکرد دستگاه های محافظت غیرفعال را تنظیم می کند.



DIN EN 1317 با توجه به معیارها ، الزامات ایمنی سیستم های مانع سقوط فولادی را توصیف می کند

1. سطح مهار
2. محدوده عمل
3. شدت ضربه

سطح مهار

با توجه به سطح جاده ها و تحقیقات انجام شده ،ده سطح متفاوت مهار برای  گاردریل ها توصیف می شود . اگر بخواهیم این سطوح را از ضعیف به قوی دسته بندی کنیم عبارتند از  از کمترین (T1) برای وسایل محافظتی موقت تا بالاترین با ظرفیت مهار بسیار بالا (H4b).

که پر کاربردترین سطح مهاردر ایران  عبارتند از T2 ، T3 ، N2 ، H1 ، H2 و H4b. به بیان ساده ، دامنه موثر حداکثر “انحراف” سیستم مانع سقوط را در هشت کلاس ، از W1 با 60 سانتی متر تا W8 با 3.5 متر توصیف می کند. این تنها اندازه گیری فضای ساختمانی مورد نیاز است.



معیارهای آزمایش ضربه مطابق با DIN EN 1317



شدت ضربه به سه سطح (A ، B و C) تقسیم می شود و اندازه گیری فشار بر سرنشینان وسیله نقلیه به دلیل شتاب گیری ماشین و سرعتی است که هد به شیشه کناری می زند. A نسبت به B و C بیانگر ایمنی بیشتر و استرس کمتری برای سرنشینان است. طبق RPS 2009 و DIN EN 1317 ، سیستم هایی با سطح سرعت ضربه A در موارد مشابه ترجیح داده می شوند.

برای بدست اوردن سطح شدت ضربه آزمایشات مورد استفاده برای تعیین سطوح آن در DIN EN 1317 شرح داده شده است. اینها برخورد وسایل نقلیه با وزن های مختلف (900 – 38000 کیلوگرم) با دستگاه های محافظ از زوایای مختلف (8 – 20 درجه) و با سرعت ضربه متفاوت  65 و 110 کیلومتر در ساعت

اعضای انجمن  متعهد شده اند ، هر زمان از نظر فنی امکان پذیر باشد ، فقط از گاردریل هایی  استفاده كنند كه معیارهای سطح شدت ضربه A را داشته باشند.



ماتریس ارزیابی گاردریل



طبق استاندارد EN 1317 ، سیستم های مانع تصادف ساخته شده از فولاد از نظر سطح مهار به عنوان مثال N2 ، H1 ، H2 ، H4b ، منطقه موثر (W1-W8) و سطح شدت ضربه A ، B ، C متفاوت است. RPS 2009: شدت ضربه A نشان دهنده سطح استرس کمتری برای سرنشینان وسیله نقلیه ای است که از جاده خارج شده اند نسبت به شدت ضربه B و در شرایط قابل مقایسه ترجیح داده می شود. یک وسیله محافظ از شدت ضربه C می تواند در مکانهایی به ویژه در معرض خطر انتخاب شود که در آن توقف خروج وسیله نقلیه از لاین از اهمیت اولیه برخوردار است. این نشان دهنده بیشترین فشار برای سرنشینان خودرو است.

کلام آخر



همانگونه که در متن بالا اشاره شد وظیفه ی گاردریل حفاظت از جان انسان هاست . کارخانه سپهر صنعت استیلا تولید کننده ی انواع گاردریل ایرانی ، 3موج ، 2 موج و … سفارشی شماست. برای کسب اطلاعات بیشتر در زمینه ی مشاوره و قیمت گاردریل با کارشناسان ما در ارتباط باشید.
