جاده ها وبزرگراه ها معمولاً بهترین مسیر برای رفتن از یک مکان به مکان دیگر است که هر روزه همه ی ما از آنها عبور می کنیم. همانگونه که میدانیم هر ساله در تمام دنیا افراد بسیار زیادی جان خود را در تصادفات جاده ای از دست می‌دهند و یا دچار صدمات شدید می‌شوند که گاهاً تا آخر عمر دامن گیر آنها خواهد بود.
در این میان عوامل بسیار زیادی در کاهش این خسارات مالی و جانی نقش دارند.از مهم‌ترین آنها ،میتوان به استفاده صحیح و اصولی از گاردریل های استاندارد اشاره کرد و آن ها را جز جدایی ناپذیر ایمنی جاده ها دانست.

ایمنی جاده

ایمنی جاده یکی از مهمترین مسائل حیاتی روز است و معمولا با عدم وجود تصادفات و تلفات مشخص مي شود.

یکی از اصلی ترین پارامترهای ایمن سازی جاده ها نصب گاردریل می باشد، که تاثیر بسزایی در جلوگیری از وقوع تصادفات و حوادث ناشی از آن دارد.

وظیفه اصلی گاردریل ها  در جاده و بزرگراه ها  جلوگیری از بروز تصادف و کاهش شدت آن  است. سیستم های مربوطه به این موضوع از دهه 1950 به طور مداوم توسعه یافته اند. استفاده و بکارگیری گاردریل ها در بسیاری از موارد با مشخص کردن پیچ های جاده، و مشهود کردن مسیر جاده نه تنها مانع از تصادف و انحراف وسایل نقلیه از جاده می شوند بلکه فشار ناشی از تصادف را به سرنشینان کاهش میدهند.

تا به حال همه ی ما گاردریل ها را در قسمت های مختلفی از شهر مشاهده کرده ایم. همانگونه که میدانیم از گاردریل ها به عنوان یک مانع برای جلوگیری از سقوط و ضربه استفاده می شود و در زمینه های ایمنی جاده بسیار کاربرد دارد. استفاده از گاردریل ها درجلوگیری، کاهش  آسیب ها و خطرات ناشی از ضربات و تصادفات یک فرآیند بسیار مهم و اساسی می باشد.

برای اینکه بتوانیم از جان راننده،سرنشینان و وسایل نقلیه در جاده ها و بزرگراه ها محافظت کنیم حتما باید گاردریل مناسب آن منطقه را نصب کنیم.گاردریل ها انواع مختلفی دارند و  پارامترهای بسیاری در انتخاب آن  تاثیرگذار هستند.

تا انتهای متن همراه ما باشید تا با انواع گاردریل،اجزای گاردریل و لوازم جانبی آن آشنا شویم.

آنچه در این متن مطالعه خواهید نمود:

• گاردریل چیست؟
• چگونه یک گاردریل مناسب انتخاب کنیم؟
• ضرورت نصب گاردریل
• مزایای استفاده از گاردریل
• انواع گاردریل
• چرا سپهر صنعت استیلا را برای گاردریل انتخاب کنیم؟

گاردریل چیست؟

گاردریل به انگلیسی: (guardrails) به حفاظ‌های کنار جاده‌ای و میان جاده‌ای می‌گویند که از خارج شدن وسائل نقلیه و سقوط در پرتگاه و از بروز حوادث جاده‌ای و خسارت و تلفات جلوگیری می‌کند ،کاربرد دیگر گاردریل جداکردن ترافیک جهت‌های مختلف یک بزرگراه است.
به طور کلی گاردریل یک نوع مانع طولی است که برای محافظت از رانندگان ،سرنشینان و موتورسواران در برابر خطرات جاده‌ای استفاده می‌شود. هدف استفاده از گاردریل این است با جلوگیری از انحراف وسایل نقلیه از جاده به سمت خاک‌ریز یا برخورد با اجسام ثابت، از شدت برخورد کاسته شودو هم چنین با نشان دادن پیچ و خم های جاده بهترین راهنما برای نشان دادن مسیر به رانندگان باشد.

کارخانه سپهر صنعت استیلا تولید کننده ی انواع گاردریل،گاردریل دو موج،گاردریل سه موج، گاردریل کنارجاده ای،گاردریل میان جاده ای و همچنین گاردریل های سفارشی مطابق با آخرین استاندارهای روز اروپا و ایران است که با بهره گیری از دانش فنی روز دنیا ،گاردریل با پوشش گالوانیزه گرم تولید می کند.

چگونه یک گاردریل مناسب انتخاب کنیم؟

با وجود اینکه ایمنی وسایل نقلیه روز به روز ارتقا پیدا میکند و وسایل و تجهیزات مدرن با استاندارد ها و ایمنی بالا تولید می شوندو  همچنین آموزش های گسترده برای رانندگان در این زمینه موجود می باشد ، اما با این وجود همیشه خطراتی جان رانندگان را تهدید میکند. هرجایی که ممکن است در جاده های ما لحظات خطرناکی رخ دهد ، استفاده از وسایل حفاظتی اقدامی است که می تواند جان انسان ها را نجات دهد.

همانگونه که گاردریل در موقع بروز سانحه و تصادف از جان افراد مواظبت میکنند اگر همین گاردریل ها به درستی و  متناسب با مشخصات فنی جاده انتخاب ،تولید،مونتاژ و  نصب نشوند میتوانند صدمات جبران ناپذیری را به همراه داشته باشند.

انتخاب گاردریل مناسب به عواملی از قبیل: شیب جاده، پیچ ها و منحنی های جاده،عرض جاده، خاک جاده، میزان عبور و مرور ، نوع وسایل نقلیه عبوری از آن(وسایل نقلیه سبک و سنگین) و حداکثر سرعت مجاز بستگی دارد.

ما در سپهر صنعت استیلا با داشتن به روزترین تجهیزات در زمینه ی تولید گاردریل، گاردریل سفارشی شما را تولید میکنیم.برای کسب اطلاعات بیشتر و مشاوره در زمینه ی طراحی و تولید گاردریل با کارشناسان ما در ارتباط باشید.

ضرورت نصب گاردریل

مهم‌ترین سرمایه هر کشوری سرمایه انسانی است که در جهت حفظ سلامتی و ایمنی شان باید بسیار کوشید. با توجه به افزایش روند استفاده از وسایل نقلیه  توجه به ایمنی جاده ها نیز رو به افزایش است.از دیرباز تا کنون از حفاظ هایی در کنار و میانه جاده ها با هدف افزایش ایمنی، کاهش تلفات و خسارات ناشی از تصادف و کنترل تردد استفاده می گردد.بنابراین مجهز نمودن جاده ها به تجهیزات ایمنی و استانداردسازی آن می تواند در کاهش تصادفات تاثیر بسزایی داشته باشد.

از آن‌جا که گاردریل‌ها با هدف بهبود ایمنی جاده ها تعبیه می‌شوند، توجه به کیفیت آن‌ها و انتخاب بهترین محافظ از اهمیت ویژه‌ای برخوردار است. خواص و استاندارد به کار رفته گاردریل باید به گونه‌ای باشد که در برابر ضربه‌های ناشی از اصابت، مقاومت لازم را داشته باشد. انتخاب غلط می‌تواند موجب خسارات جبران ناپذیری گردد.

مزایای استفاده از گاردریل

گاردریل ها  جز جدایی ناپذیر هر جاده و بزرگراه ها  هستند  که باید به طور اصولی تولید،نصب و مونتاژ و تعمیر شوند.گاردریل ها مزایای بی شماری دارند که میتوان به طور کلی به موارد زیر اشاره کرد:

1. افزایش ایمنی جاده‌ها
2. جلوگیری از سقوط وسیله ی نقلیه
3. کنترل ترافیک با جداسازی خطوط رفت‌ و برگشت
4. کاهش تصادفات و جلوگیری از انحراف وسیله ی نقلیه از مسیر جاده
5. مشخص کردن پیچ و خم های جاده
6. اهنمای رانندگان در شب
7. جلوگیری از ورود حیوانات به داخل جاده
8.  مشخص کردن حریم جاده
9. زیباسازی محیط

انواع گاردریل

گاردریل ها انواع مختلفی دارند که هرکدام از آنها برای مکان خاصی مناسب میباشند. بر اساس المان هایی که در بالا به آن اشاره شد گاردریل ها در انواع مختلفی تولید و عرضه  می شوند ،ما در این قسمت  انواع گاردریل را به طور کامل برای شما شرح میدهیم.

برخی از پارامترهای  تاثیر گذار درانتخاب گاردریل متناسب با محیط عبارتند از:

جنس،سختی و انعطاف پذیری،موقعیت نصب و نحوه عملکرد،میزان نفوذپذیری

گاردریل ها را  با توجه به جنس مصالح به کار رفته در آنها میتوان  به دو گروه تقسیم کرد :

• فلزی

• بتنی

جداکننده نیوجرسی به انگلیسی: New Jersey barrier یا دیوار نیوجرسی (New Jersey wall) که در ایران به دلیل داشتن رنگ و مواد مشابه با بلوک سیمانی به طور معمول به آن «بُلوکِ نیوجرسی» گفته می‌شود، قطعات ساخته‌شده از بتن یا پلاستیک است که کاربرد اصلی آنها جداکردن مسیرهای ترافیک جاده‌ها از یکدیگر است، هر چند برای مسدودسازی معابر یا جاده‌ها هم مورد استفاده قرار می‌گیرند. این قطعات به گونه‌ای طراحی شده‌اند که در صورت برخورد خودرو، آسیب کمتری به آن وارد شود و در عین حال، مانع عبور خودرو به مسیر روبه‌رو و تصادف از روبه‌رو (اصطلاحاً تصادف شاخ‌به‌شاخ) شوند.

جداکننده نیوجرسی از مدل های استاندارد و معروفی است که در صورت نصب صحیح بر اساس استانداردها، قابلیت پشتیبانی تا 18 تن را دارند.

گاردریل ها از نظر سختی و انعطاف پذیری  به سه گروه اصلی  تقسیم می شوند:

• انعطاف پذیر

این نرده ها حالت ارتجاعی دارند و هنگام برخورد وسیله نقلیه با جان پناه کناری از خود قابلیت انعطاف پذیری نشان می دهند و در سه دسته بندی سه کابلی، سپر دو موجی و سپر سه موجی تقسیم بندی می شوند.

نرده های سه کابلی: همان طور که از نامشان نیز مشخص است، متشکل از سه کابل فولادی و یک پایه هستند این کابل ها روی پایه تعبیه شده اند. هزینه اولیه راه اندازی نرده سه کابلی نسبت به بقیه پایین تر برآورد می شود. از ویژگی های دیگر این مدل می توان به عملکرد مناسب در مناطق ماسه ای و برفی، پشتیبانی از طیف گسترده ای از وسایل نقلیه، طراحی باز و… اشاره کرد ولی  نیاز به فضای زیاد پشت نرده به دلیل ماهیت ارتجاعی آن، تعویض بخش زیادی از نرده پس از تصادف، عدم کارایی در مکان های قوسی شکل و… از معایب این مدل است.

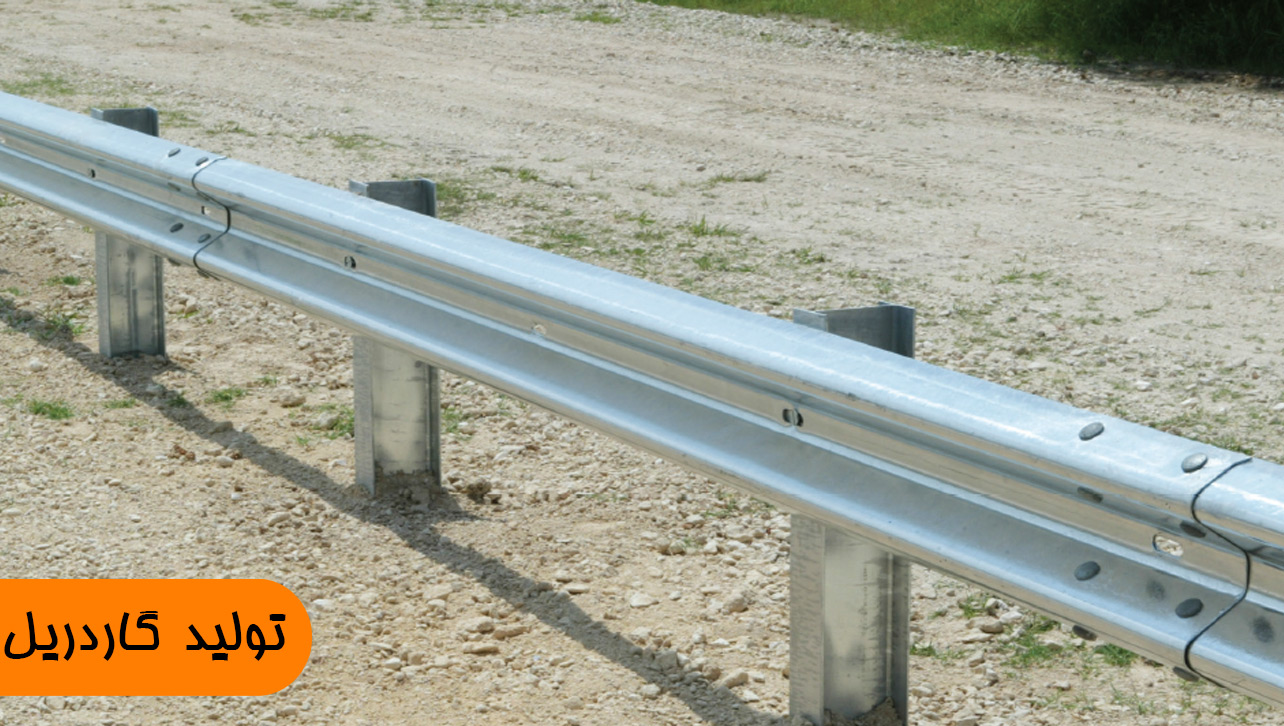

سیستم سپر دو موجی: گاردریل دو موج عملکردی کاملا مشابه سیستم کابلی دارد، اما تفاوت مهم آن، تغییر شکل جانبی بسیار کمتر آن نسبت به نوع کابلی است. بنابراین پشت حفاظ به کم‌ترین فضای خالی نیازمند است. این نوع حفاظ نیز توانایی پوشش دهی به وسایل نقلیه با وزن ۰/۸ تا ۱/۸ تن را داشته و در برخورد وسیله نقلیه ۱۸۰۰ کیلوگرمی با زاویۀ °۲۸ و سرعت ۹۵ کیلومتر بر ساعت میزان تغییر شکل جانبی معادل ۲/۲ متر را خواهد داشت. حد بالای سرویس دهی این حفاظ، وسیله نقلیه ۲۱۰۰ کیلوگرم با زاویه برخورد °۲۴ و سرعت ۹۵ کیلومتر بر ساعت است. این سیستم به ارتفاع نصب و نیز پستی و بلندی‌‌های زمین حساس می‌باشد، بنابراین در اجرا باید ارتفاع نصب به دقت رعایت شود.

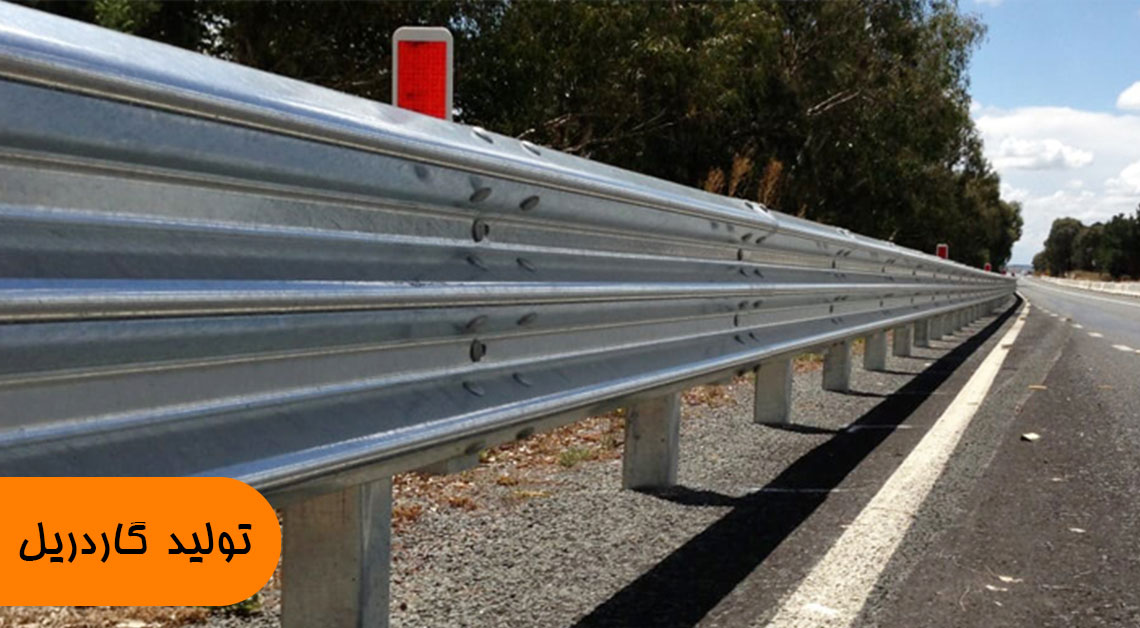

سیستم سپر سه موجی :کاملاً مشابه حفاظ دو موجی W شکل است و تفاوت آن با نوع دو موجی در سپری آن است که می تواند طیف گسترده‌تری از وسایل نقلیه با ارتفاع‌های گوناگون را پوشش دهد. به علاوه نسبت به پستی و بلندی‌های زمین کم‌تر حساس است. به دلیل جلوگیری از پیچش سپر، این سیستم باید به تناوب از بالا و پایین به پایه‌ها قلاب شود.

• نیمه صلب

میزان انعطاف پذیری این حفاظ ها نسبت به موارد قبلی کمتر است در نتیجه هنگام برخورد وسیله نقلیه، انعطاف کمی از خود بروز می دهند و در سه مدل موجود هستند:

سپر قوطی شکل: این حفاظ به صورت قوطی شکل با پایه های ضعیف است و طراحی آن به گونه ای است که بتواند نیروی وارد شده هنگام برخورد وسیله نقلیه را به پایه مجاور منتقل کند. مقاومت آن از میزان استحکام، مقاومت خمش و کششی تیرقوطی شکل به دست می آید.

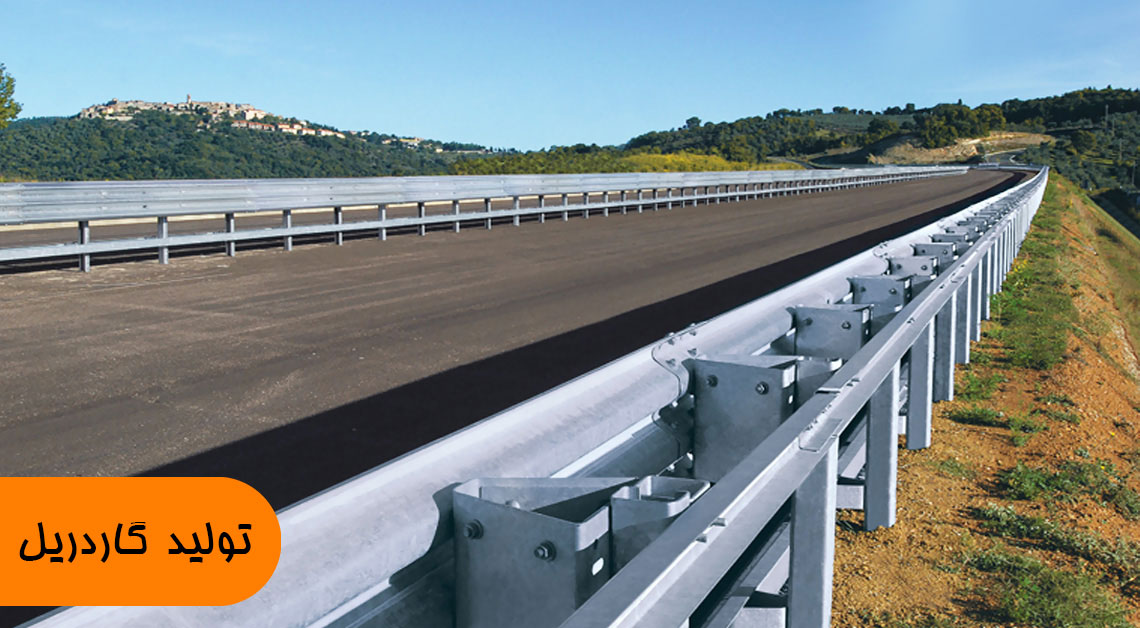

سپر دو موجی با پایه قوی: طراحی این گاردریل به گونه ای است که بین پایه و سپر، لقمه ای قرار می گیرد که احتمال سقوط وسایل نقلیه را کاهش می دهد. مقاومت آن به کشش سپری و پایه بستگی دارد.

سپر سه موجی با پایه قوی: مشابه حفاظ دو موجی است اما سپر آن پهن تر و حالت سه موج دارد که موجب بالاتر رفتن قدرت سپر شده و در نهایت وسایل نقلیه بزرگتر را نیز پشتیبانی می کند.

سپری سه موجی اصلاح شده: این مدل مشابه سپری سه موجی است با این تفاوت که هنگام برخورد وسیله نقلیه با آن لبه لقمه و سپری خم می شوند در نتیجه میزان مقاومت آن بالا رفته و امکان پشتیبانی از وسایل نقلیه بزرگ مانند اتوبوس را نیز دارد. هزینه تعمیرات آن کمتر از موارد قبلی است در نتیجه فارغ از هزینه اجرایی آن، بهترین مدل گاردیل محسوب می شود.

• صلب

این مدل از نرده ها قابلیت انعطاف پذیری کمی دارند و در هنگام برخورد وسیله با آن ها به صوررت ثابت باقی می مانند. در انواع مختلفی طراحی و تعبیه می شوند از جمله:

حفاظ بتنی با مقطع متغیر: این نوع حفاظ ها در تصادفات شدید شکننده و حساس هستند به همین دلیل در هنگام تولید و نصب آن ها باید تمام جوانب را به دقت بررسی کرد تا به صورت دقیق و گیرا به زمین متصل شوند.

انواع گاردریل از نظر موقعیت نصب: گاردریل از نظر موقعیت نصب به دو گروه تقسیم می شوند:

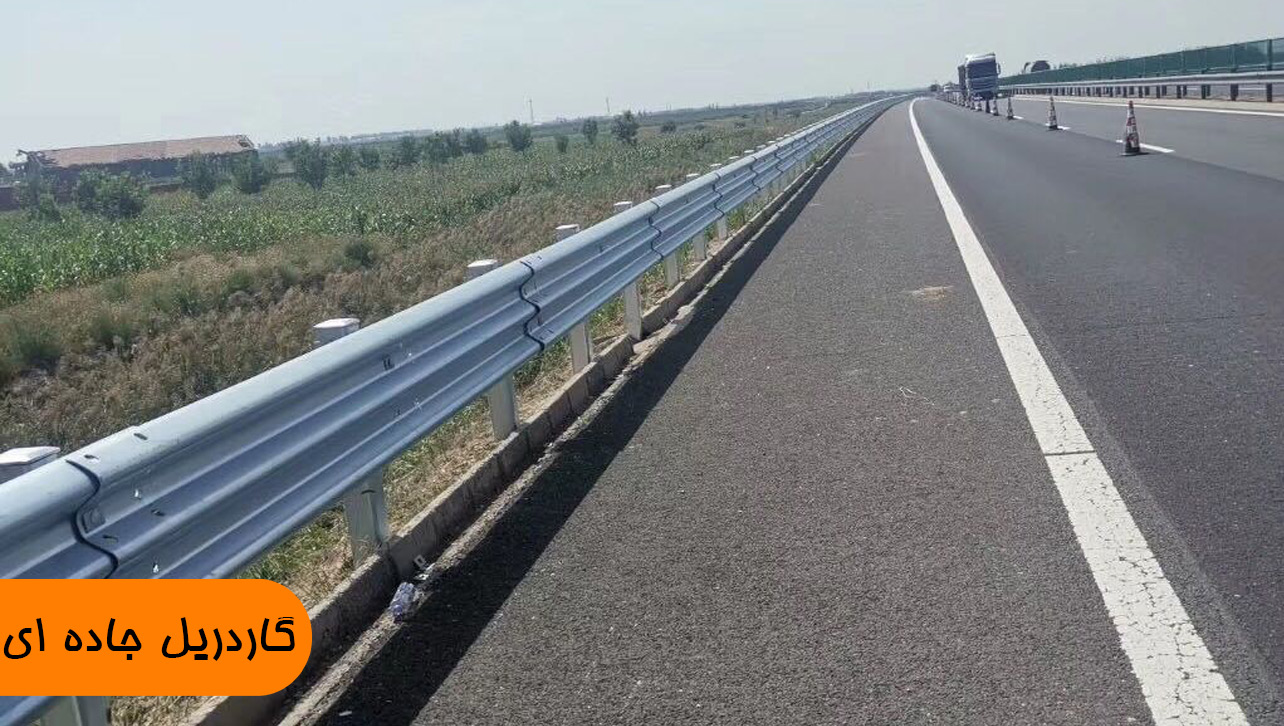

• گاردریل جانبی یا کناری : حفاظ طولی است که برای محافظت رانندگان در برابر موانع طبیعی و مصنوعی واقع در کنار سواره رو بکار می رود. این حفاظ همچنین برای محافظت عابرین و دوچرخه سواران در برابر وسائل نقلیه موتوری می تواند استفاده شود.
• گاردریل میانی : حفاظ طولی دو طرفه ای است که در میانه معبر نصب میشود.

انواع گاردریل ها از نظر عملکرد : ضربه گیرها از نظر عملکرد به شرح زیر تقسیم بندی می شوند:

• گاردریل هدایت کننده:
• این ضربه گیرها وسیله نقلیه منحرف شده از مسیر را به سمت جریان اصلی ترافیک هدایت می کنند. در مکان هایی که احتمال برخورد وسیله نقلیه از پهلو وجود دارد ، از ضربه گیرهدایت کننده استفاده شود.

• گاردریل کاهنده شتاب :این ضربه گیرها شتاب وسیله نقلیه منحرف شده از مسیر را به تدریج کاهش می دهند تا در نهایت خودرو به طور کامل متوقف شود. در مکان هایی که احتمال برخورد وسیله نقلیه از روبرو وجود دارد، از ضربه گیر کاهنده شتاب استفاده شود.

انواع گاردریل ها از نظر نفوذ پذیری : ضربه گیرها از نظر نفوذ پذیری به شرح زیر تقسیم بندی می شوند:

• گاردریل نفوذی: در اثر برخورد احتمال  نفوذ وسیله نقلیه در این نوع ضربه گیر وجود دارد.
• گاردریل غیر نفوذی :در اثر برخورد ، احتمال نفوذ وسیله نقلیه در این نوع ضربه گیر وجود ندارد و کل طول آن ، قابلیت هدایت وسیله نقلیه منحرف شده به سمت جریان اصلی ترافیک را دارد.

مزایای ساخت سیستم های حفاظ جاده ای یا گاردریل از فولاد

امروزه طیف گسترده ای از سیستم ها ی ساخت گاردریل در دسترس است. با این وجود ، فقط با سیستم های ساخته شده از فولاد امکان ساخت ایمن ترین گاردریل  با حداقل  شدت ضربه وجود دارد.

1. حفاظت کامل از وسیله ی نقلیه
2. به حداقل رساندن آسیب های وارد شده بر سرنشینان
3. نصب آسان
4. مقاومت بالا
5. تعمیر و نگه داری آسان

اجزای تشکیل دهنده ی انواع گاردریل ها

گاردریل ها دارای قسمت های مختلفی مانند سپری، پایه و فاصله انداز (Spacer)و پیچ و مهره های مخصوص به خود،رفلکتور و اتصالات فرعی فولادی هستند که هر کدام از آنها دارای مشخصات منحصر به فردی مطابق با هدف ساختشان میباشند.

در نهایت این سپری ها با استفاده از پیچ و مهره به هم متصل می شوند. برای آشنایی با مشخصات کامل تمام این قطعات در ادامه با ما همراه باشید.

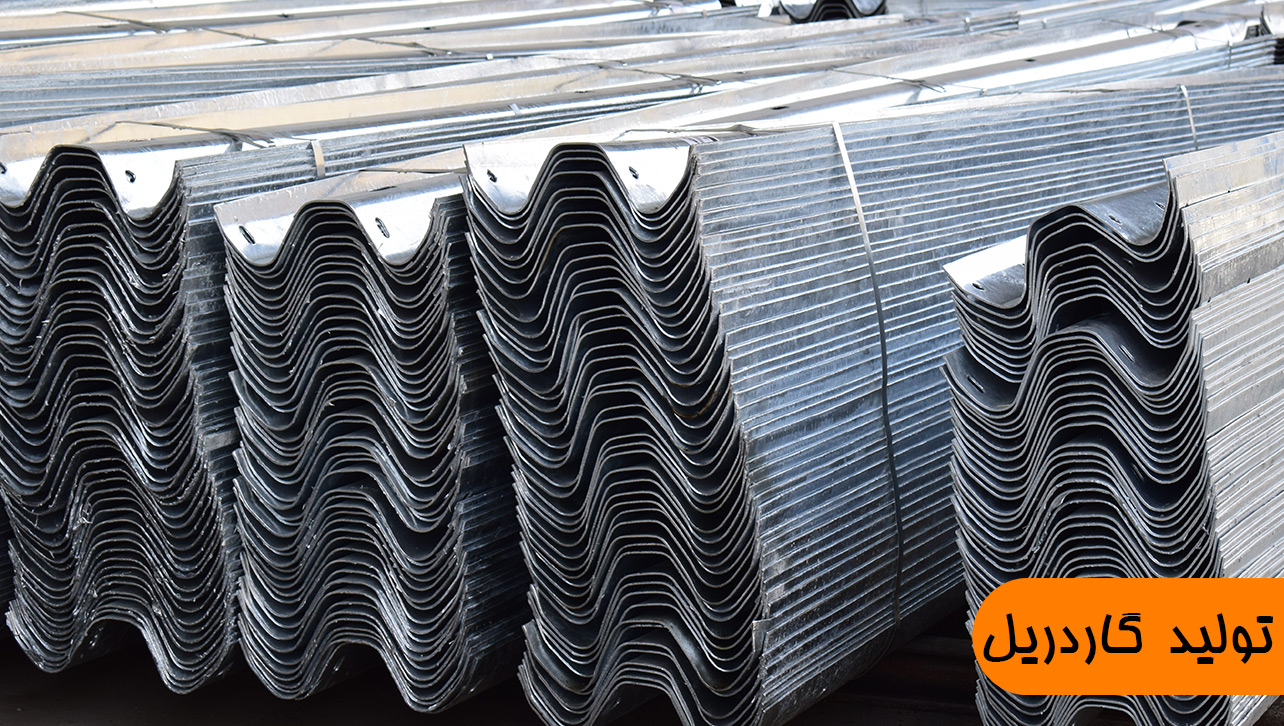

سپری

در سپهر صنعت استیلا بسته به نوع استاندارد سپری در 2 طول 4300  و 4170 میلیمتر به ضخامت 205 الی 3.5 تولید می شود که طول مفید هر کدام از آنها به ترتیب 4000 و 3180 میلیمتر است.
پوشش ورق در دو نوع گالوانیزه گرم و رنگ الکترواستاتیک وجود دارد.

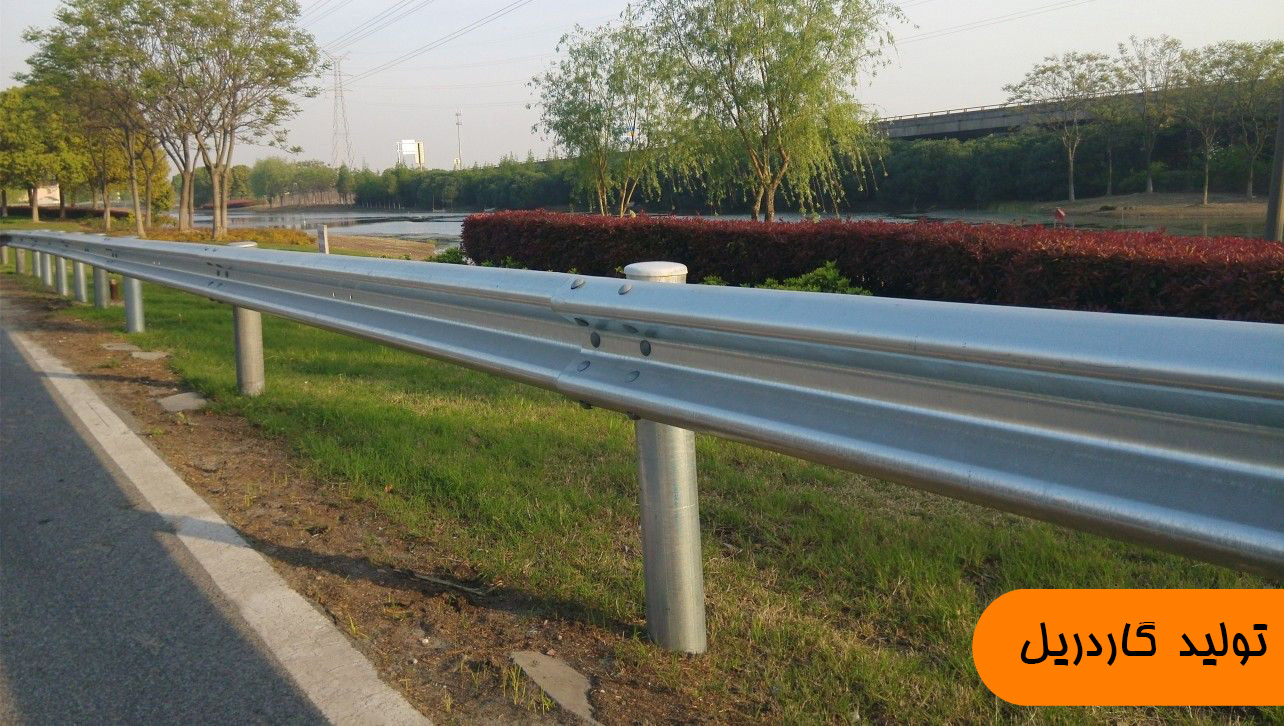

پایه

پایه گاردریل ، به عنوان قسمت بسیار مهمی از گاردریل ، قرار است از سایر اجزای گاردریل همانند سپری،اسپیسر ها و…. پشتیبانی کند.پایه ها  به طور کلی عملکرد گاردریل را تعیین می کند. پایه  ها را می توان به پایه های فولادی معمولی و پایه های لبه دار(flange) تقسیم کرد. به طور کلی ، پایه های فولادی عمدتا توسط دستگاه پایه کوب  در خاک ثابت می شوند ، در حالی که پایه های لبه دار و یا اصطلاحا (baseplate ) روی زمین بتونی  با پیچ و مهره ثابت می شوند. ما به عنوان یک تولید کننده برجسته گاردریل در ایران ، انواع مختلفی از پایه ها را به مشتریان ارائه می دهیم : پایه زیگما ، پایه C ، پایه U، تیرآهن ،ناودانی و  پایه مربع  شکل (قوطی شکل) و همچنین میتواند با توجه به نیاز مشتری پایه های متفاوتی که بر اساس استاندارد باشد تولید کرد.

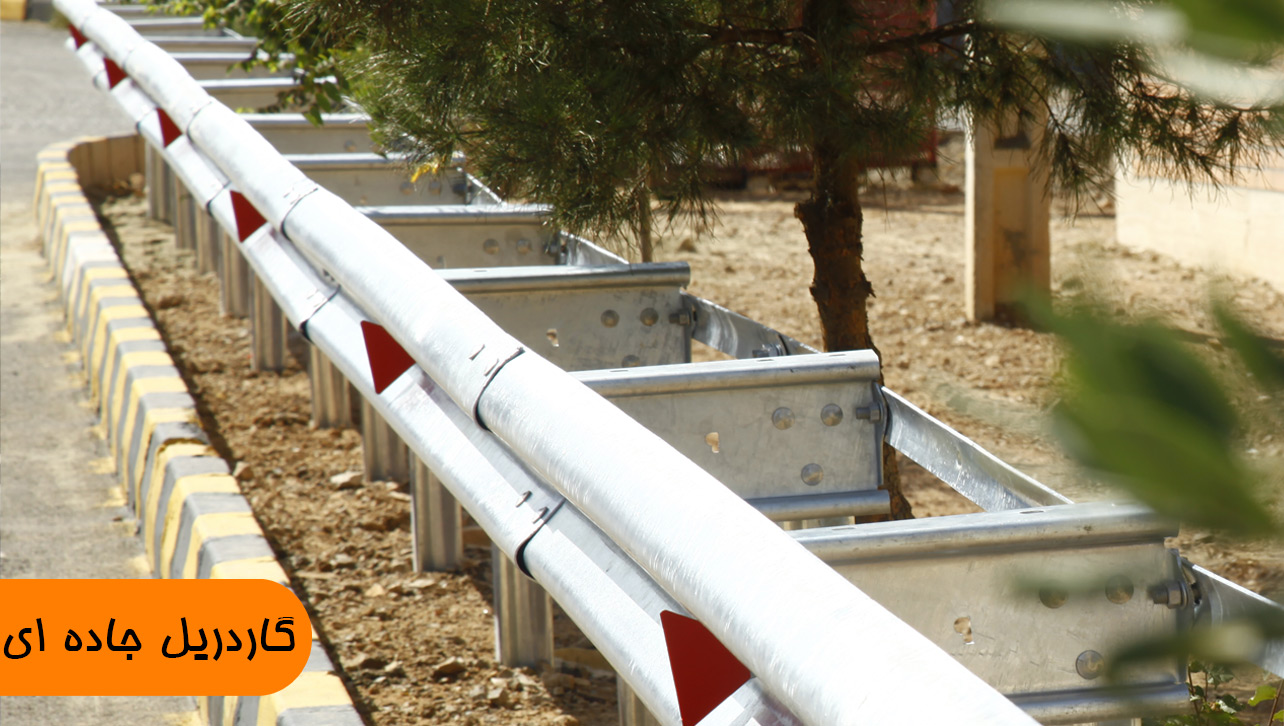

فاصله انداز (SPACER)

این قطعه بین پایه و سپری نصب شده و باعث جذب انرژی تصادف میگردد و در دو حالت یکطرفه و دوطرفه تولید می­شود.اسپیسرها انواع مختلفی دارند و بسته به نوع استاندارد آن سیستم در اشکالو ابعاد مختلفی تولید می شود.

پیچ و مهره

یکی از مهمترین و ضروریترین قطعات گاردریل پیچ و مهره های آن می باشد. شاید جالب باشد بدانید این قطعات کوچک تاثیر زیادی در مقاومت گاردریل دارند. پیچ و مهره های گاردریل که سپری را بهم وصل میکند اگر به درستی انتخاب نشوند و یا جنس مرغوب و استاندارد را نداشته باشند خطرات جبران ناپذیری را به بار می آورند.یکی دیگر از کاربردهای پیچ و مهره درگاردریل های baseplate دار است.

پوشش پیچ و مهره ها نیز به صورت گالوانیزه گرم میباشد.

لوازم جانبی و ضروری گاردریل چیست؟

علاوه بر قطعات اصلی به کار برده شده در گاردریل یکسری لوازم جانبی هم در گاردریل به کار برده میشوند، که میتوان گفت یکی از ضروری ترین و مهمترین قطعات گاردریل لوازم جانبی آن می باشد. به طوریکه این لوازم جانبی قسمت اساسی گاردریل بزرگراه ها  هستند ، که می تواند ایمنی گاردریل را بسیار مورد تاثیر قرار دهند.لوازم جانبی میتواند تا میزان زیادی امنیت گارد ریل را بالا ببرد.لوازم جانبی گارد ریل  شامل :اتصال دهنده ها ، پایه ها، در پوش های پایه ، شب رنگ های ذوزنقه ای و….. که هر کدام ویژگی منحصربفرد خود را دارد.

3 نکته ی ضروری ایمنی گاردریل

علاوه بر  جنس و متریال به کار رفته در ساخت گاردریل عوامل بسیار زیادی در ایمنی گاردریل تاثیر گذار هستند که باید توجه ویژه و خاصی  به آنها گردد :

1.مونتاژ تمامی قطعات گاردریل

مونتاژ تمامی قطعات گاردریل بسیار مهم و ضروری است و باید به صورت حرفه ای و تخصصی توسط شخص با تجربه انجام گیرد .

2-نصب گاردریل

تجربه نشان داده است که اگر گاردیل ها توسط افراد خبره و با استفاده از تجهیزات مناسب نصب نگردند، نه تنها کارایی مفید خود را ندارند بلکه صدمات غیر قابل جبرانی را وارد میسازند.

3-توانایی تامین قطعات به مدت 20سال

یکی از مهم ترین نکاتی که در زمینه ی خرید گاردریل باید به آن توجه خاصی گردد توانایی تامین قطعات و لوازم جانبی گاردریل به مدت 20سال  میباشد. سپهر صنعت استیلا پاسخگوی این نیاز عزیزان می باشد.
